4.2 ''e papier, 400x300, inch E ink display module, Display kleur: zwart, wit. geen backlight, groothoek, SPI interace

400x300 4 2inch E Ink Display Module SPI Without Backlight Compatible With Variuous Board Ultra Low
  • Verkoper WS Development Tool Store
  • Van Prijs US $32.99piece
  • Verkoopprijs US $29.69piece
  • Verzending Geen verzendkosten
  • Je Bespaart US $3.30piece10% off
  • Ratings 5.0 (18)

Bijzonderheden

MerknaamWaveshare
demo board typeArm

Productomschrijving

USD 29.69/piece
USD 18.89/piece
USD 19.79/piece
USD 35.09/piece
USD 21.59/piece
USD 17.99/piece
USD 21.59/piece
USD 17.09/piece

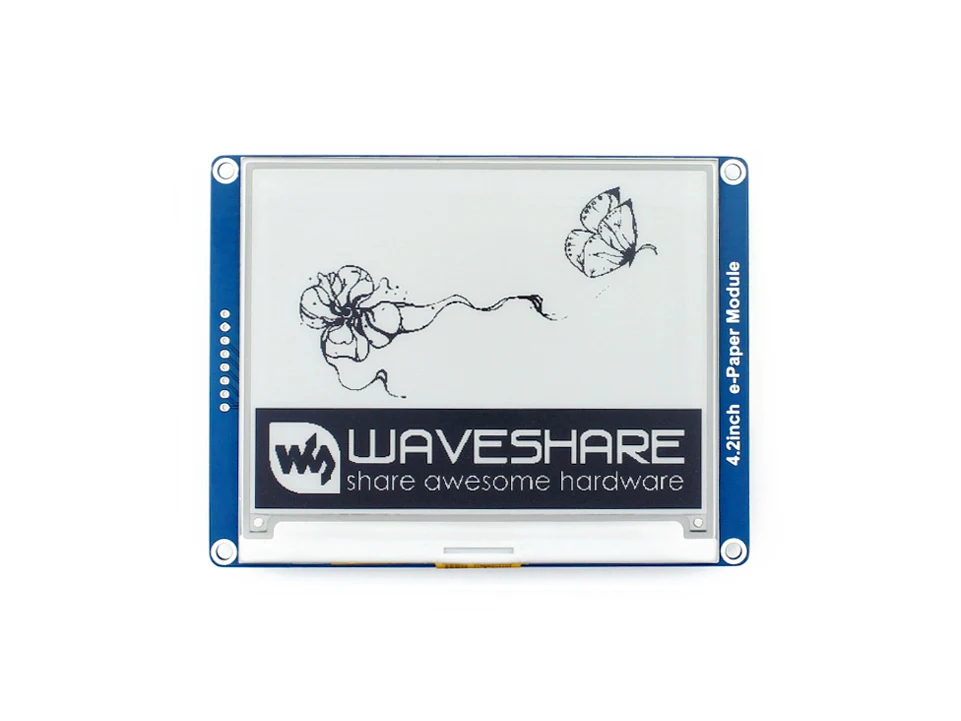

400x300, 4.2 inch E-ink display module

BESCHRIJVING

400x300, 4.2 inch E-ink display module, spi-interface

overzicht

dit een E-ink display module, 4.2 inch, 400x300 resolutie, met embedded controller, communiceren via spi-interface.

vanwege de voordelen zoals ultra laag energieverbruik brede kijkhoek, grote effect onder zonlicht, het is een ideale keuze voor toepassingen zoals plank label, industriële instrument, enzovoort.

kenmerken geen backlight, houdt weergeven laatste inhoud lang zelfs wanneer power down Ultra laag energieverbruik principe power is alleen nodig voor verfrissende spi-interface, voor aansluiten met controller boards zoals Raspberry Pi/Arduino/Nucleo, etc. komt met ontwikkeling middelen en handleiding (voorbeelden voor Raspberry Pi/Arduino/STM32) specificaties bedrijfsspanning: 3.3 V Interface: 3-wire SPI, 4-wire SPI overzicht dimensie: 103.0mm × 78.5mm Display size: 84.8mm × 63.6mm Dot pitch: 0.212 × 0.212 resolutie: 400 × 300 Display kleur: zwart, wit Grey niveau: 2 volledige refresh tijd: 4 s Refresh power: 26.4 mW (typ.) Standby power: < 0.017 mW kijkhoek: > 170 ° foto

Interface
SYMBOOL BESCHRIJVING
VCC 3.3 V
GND grond
DIN SPI MOSI pin
CLK SCK SPI pin
CS SPI chip selectie, lage actief
DC Data/Commando selectie (hoge voor data, lage voor commando)
RST externe reset, lage actief
DRUKKE drukke status output, lage actief
afmetingen

ontwikkeling Middelen

Wiki:www.waveshare.com/wiki/4.2inch_e-Paper_Module

selectie Gids

Onderdeelnummer

kleuren

Grey Niveau

resolutie

Display (mm)

overzicht Dimensie (mm)

gedeeltelijke Refresh Tijd (s)

volledige Refresh tijd (s)

Interface

Pi Header1

zwart, wit

2

200x200

27.60 × 27.60

48.0 × 33.0

0.3

2

SPI

x

rood, zwart, wit

2

200x200

27.60 × 27.60

48.0 × 33.0

N/A

8

SPI

x

zwart, wit

2

250x122

48.55 × 23.71

65.0 × 30.2

0.3

2

SPI

rood, zwart, wit

2

212x104

48.55 × 23.71

65.0 × 30.2

N/A

15

SPI

zwart, wit

2

264x176

57.29 × 38.19

85.0 × 56.0

N/A

6

SPI

rood, zwart, wit

2

264x176

57.29 × 38.19

85.0 × 56.0

N/A

15

SPI

zwart, wit

2

296x128

66.89 × 29.05

89.5 × 38.0

0.3

2

SPI

x

rood, zwart, wit

2

296x128

66.89 × 29.05

89.5 × 38.0

N/A

15

SPI

x

zwart, wit

2

400x300

84.80 × 63.60

103.0 × 78.5

N/A

4

SPI

x

rood, zwart, wit

2

400x300

84.80 × 63.60

103.0 × 78.5

N/A

15

SPI

x

zwart, wit

4

800x600

88.00 × 66.00

118.0 × 75.0

N/A

1.5

UART

x

zwart, wit

2

600x384

163.20x97.92

170.2x111.2

N/A

6

SPI

rood, zwart, wit

2

170.2 × 111.2

163.20x97.92

170.2x111.2

N/A

31

SPI

vriendelijk herinneren: Als u de E-ink ruwe display, zonder PCB, klik deze link te kiezen:

PAKKET INHOUD

4.2 inch e-Papier Module x1 PH2.0 20 cm 8Pin x1
